橋接圖： (以2臺DIR-612為例做橋接)

實驗步驟：

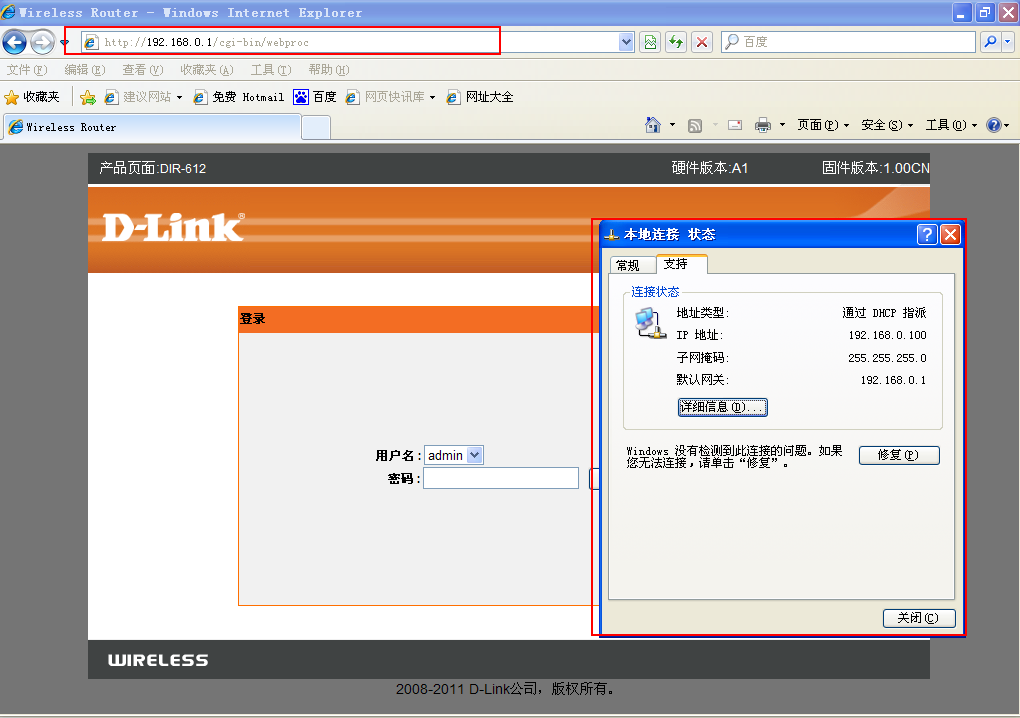

1、登錄進入主的DIR-612-A(默認密碼為空)，電腦讓它自己獲取IP，如圖：

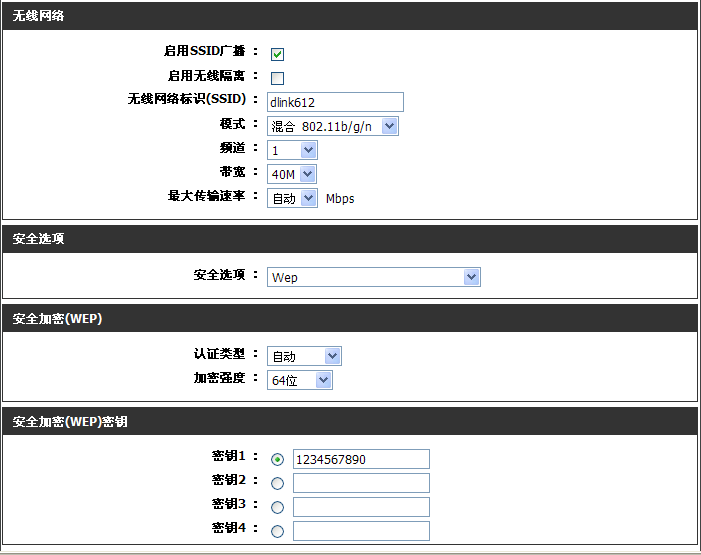

2、設置主的DIR-612-A的無線參數，如圖：

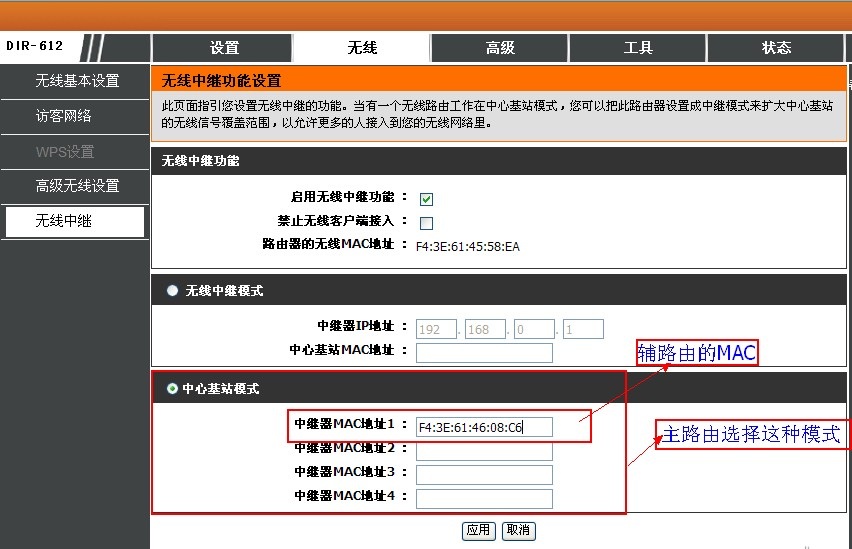

3、設置DIR-612-A的無線中繼，如圖：

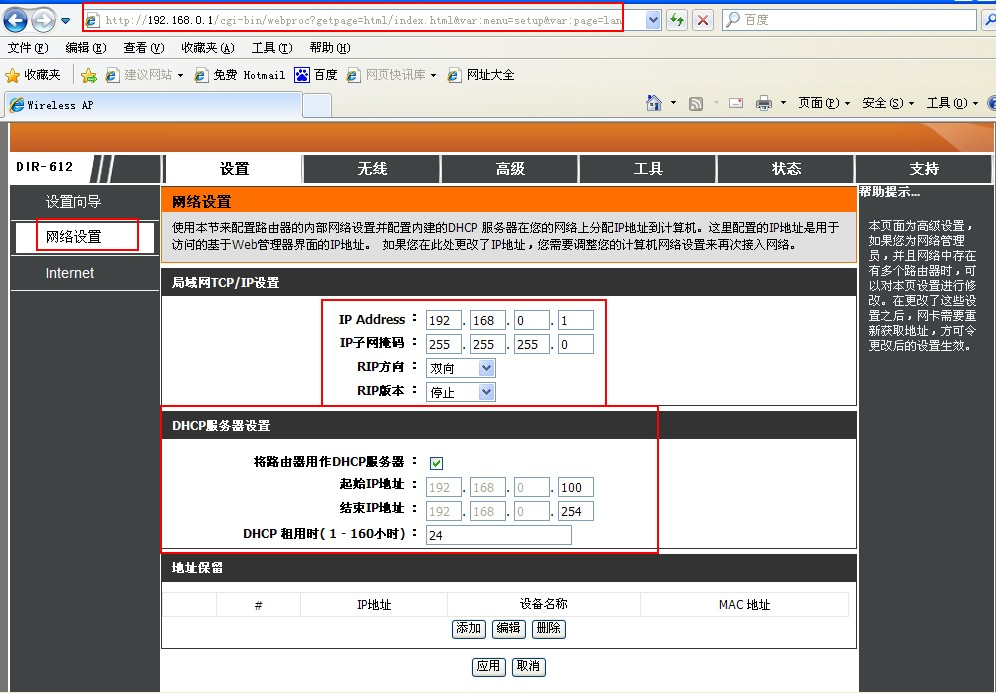

4、主的DIR-612-A做WDS以后，DHCP是默認開啟的，如圖：

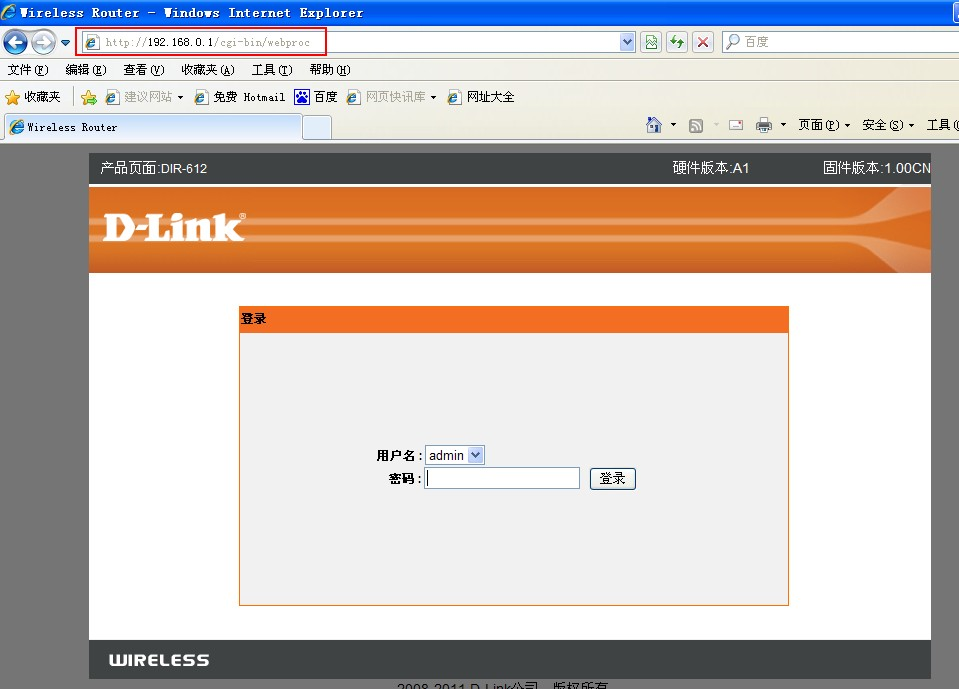

5、登錄進入輔的DIR-612-B(默認密碼為空)，電腦自動獲取IP，如圖：

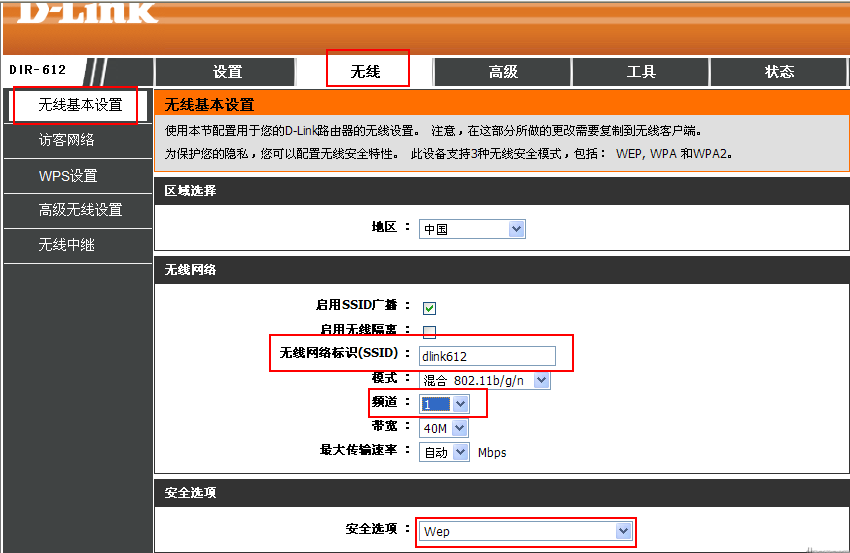

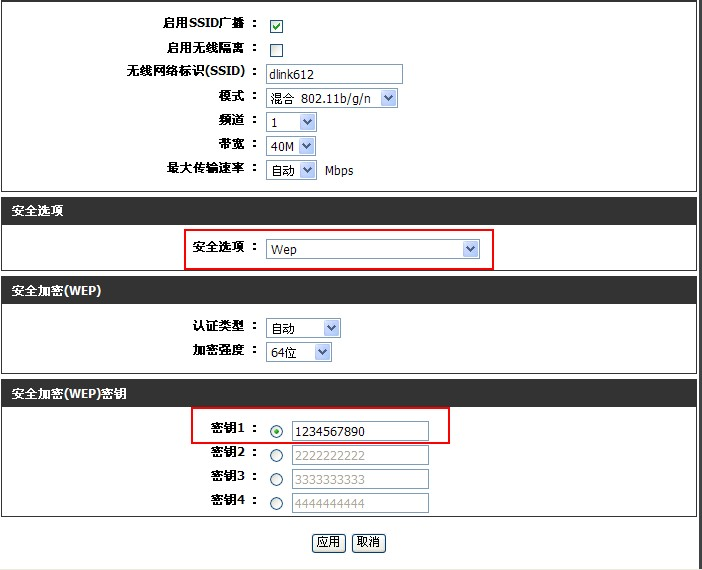

6、設置輔的DIR-612-B的無線參數，如圖：

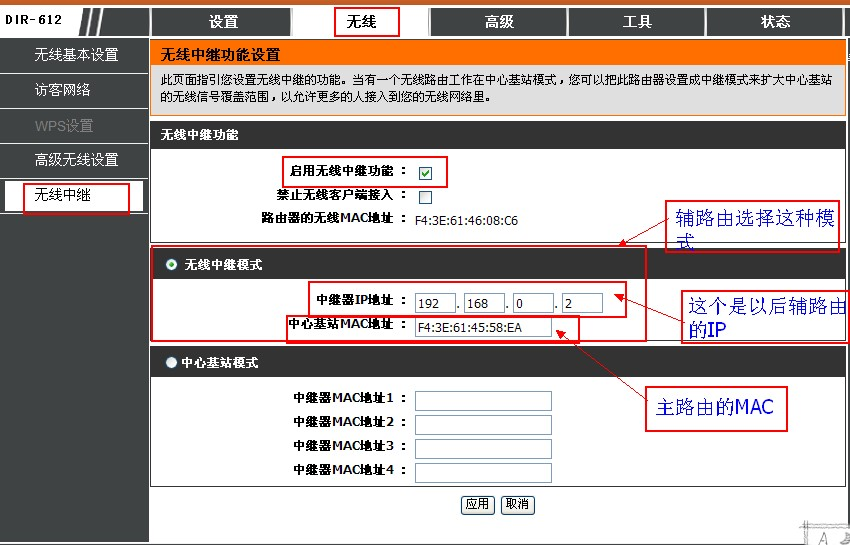

7、設置輔DIR-612-B的無線中繼，如圖：

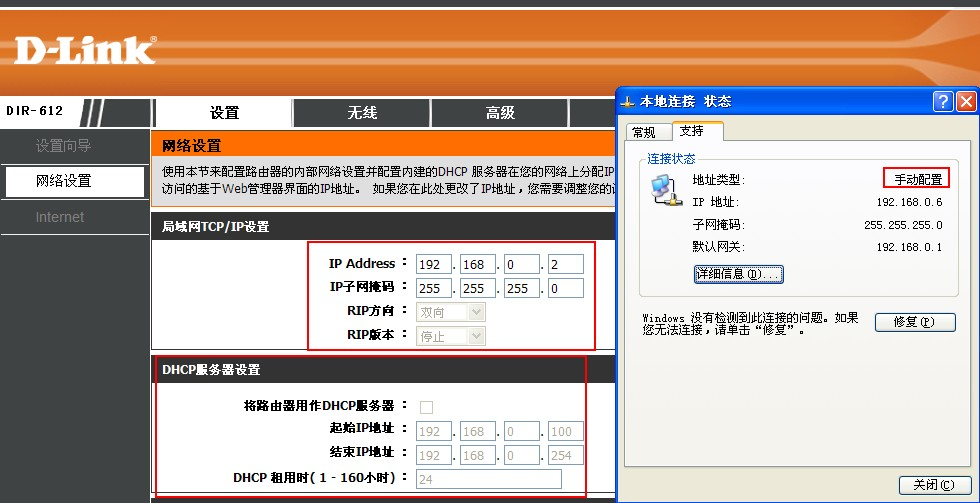

8、輔的DIR-612-B做WDS以后，DHCP是默認關閉的，如圖：

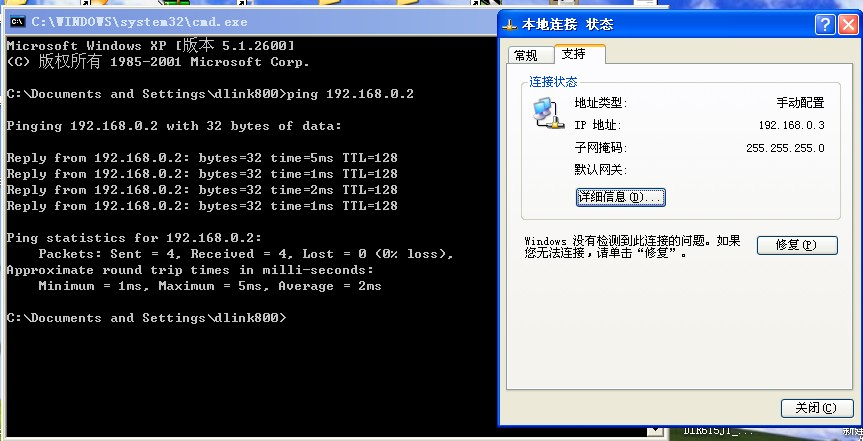

9、在主的DIR-612-A上測試，如圖：

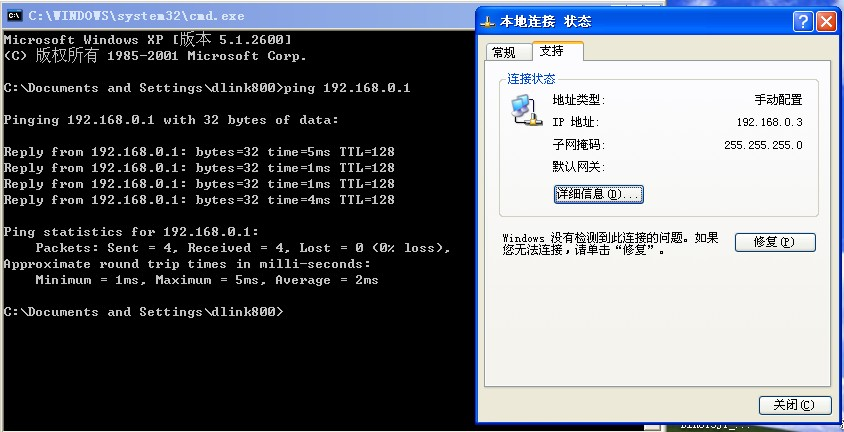

10、在輔的612上測試，如圖：

測試結果：

DIR-612-A跟DIR-612-B做WDS，OK的。

注：兩個DIR-612做WDS的時候，加密方式只能選擇WEP；信道不能選擇自動也要在同一頻道內。這種橋好處就是無線信號顯示名稱都是一樣，信號不好會(huì )自動切換不掉網，壞處是加密方式只能用WEP（容易被破解）。
